引言

当前生态环境监管工作持续细化、规范化，烟气、水质、扬尘、噪声等污染源在线监测已成为园区、排污单位及生态环境管理部门开展常态化监管的核心技术手段。各类在线监测设备不间断输出环保监测数据，配套视频设备同步采集现场画面，多业务数据并发传输场景下，网络稳定、数据优先级、传输安全、恶劣工况适配等难题，直接影响监测系统正常运行。

上海兆越通讯技术有限公司结合环保监测现场实际工况与行业规范要求，推出环境与污染源在线监测系统整体解决方案。方案采用分层网络架构，搭配自有工业交换机、5G 工业路由器等硬件产品，依托 HJ 212 协议适配、VLAN 业务隔离、QoS 流量管控、IPSec VPN 加密等技术手段，稳定实现污染源数据实时采集、断点续传与现场视频回传，可满足当下环保在线监管基础需求，同时预留扩展能力，为未来引入更多AI视觉识别及工业智能化应用打下了坚实的网络基础。

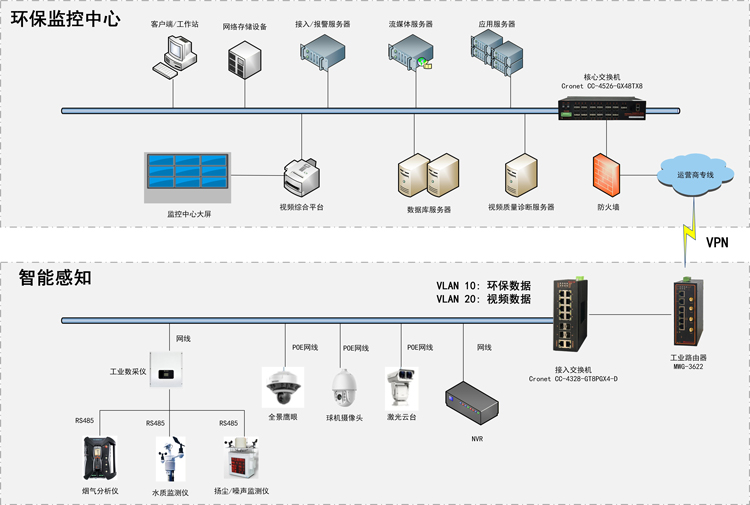

系统拓扑架构

系统分为智能感知端（前端监测点）与环保监控中心（后端指挥中心）两大部分，通过运营商专线构建 VPN 加密隧道，实现端到端的安全通信。

关键设备职责

l 前端感知设备： 负责环境参数（烟气、水质、扬尘等）的实时采样与模数转换。

l 工业数采仪： 符合 HJ 212 协议标准，负责协议转换与本地数据存储，支持网络故障时的“断点续传”。

l 工业接入交换机： 提供高可靠性的POE供电及端口转发，实现前端多类设备的一网汇聚。

l 工业路由器： 作为系统通信门户，具备多链路备份、VPN 加密及远程运维功能。

l 监控中心后端： 负责数据实时展现、历史存储、报警联动及视频流媒体分发。

方案优势

1) 数据协议融合：现场部署的“工业数采仪”负责将烟气、水质等仪表的Modbus/RS485信号转换为符合环保部标准的 HJ 212 协议，通过 MWG-3622 路由至平台。

2) VLAN 数据隔离策略： 在现场接入交换机中建立业务隔离机制，将环保监测数据（VLAN 10）与视频监控数据（VLAN 20）逻辑拆分。有效防止视频突发大流量干扰关键监测数据的采集与上报，确保监测链路在任何情况下均具备极高的稳定性和实时性。

3) QoS 智能流量优化： 通过路由器及交换机的流量整形机制，对网络带宽进行精细化管理。优先保障 HJ 212 格式监测数据包的传输优先级，并对视频流进行智能限速与带宽预留，从根本上解决业务争抢带宽导致的监测数据延迟与丢失问题。

4) VPN 安全加密隧道： 系统前端工业路由器与后端环保监控中心防火墙之间建立 IPSec VPN 加密隧道。所有现场采集的监测报文及视频流均经过高强度加密传输，确保数据在运营商网络传输过程中的私密性与完整性，完全满足国家环保信息安全等级保护标准。

产品介绍

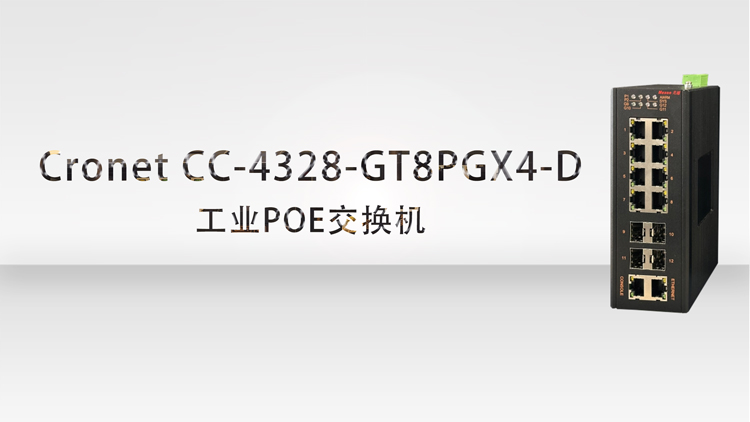

接入层：Cronet CC-4328-GT8PGX4-D 工业POE交换机

在感知点位，该交换机扮演“网络神经末梢”的角色：

· POE高功率输出：8个千兆PoE电口可直接为球机摄像头、激光云台及全景鹰眼提供电力与数据传输，无需额外拉设强电，显著降低布线难度。

· 千兆扩展：4个SFP扩展槽可用于连接远距离光纤，确保在环境复杂的厂区内实现长距离数据回传。

· 智能网管：通过VLAN划分，可将监控流量与监测数据业务进行物理/逻辑隔离，保障核心监测数据不受视频流冲击。

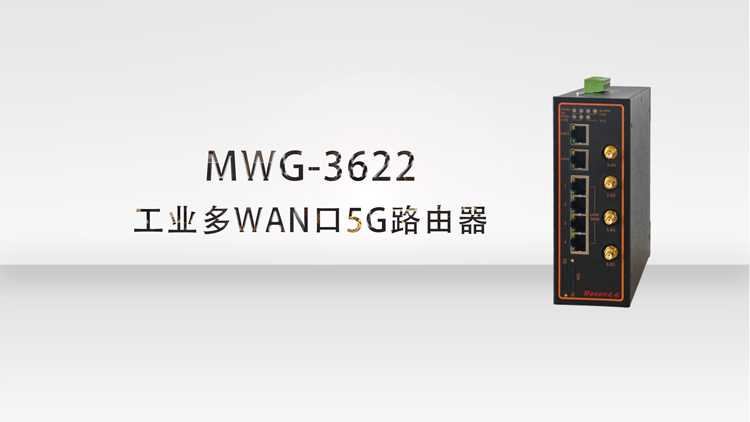

传输层：MWG-3622 工业多WAN口5G路由器

· 全网通5G保障：支持5G高速接入，确保高清视频流回传无延迟；同时向下兼容4G/3G/2G，在复杂工况下保障链路不中断。

· 双WAN口冗余：支持 1个 2.5Gbps WAN 口及 1个 1000Mbps WAN 口，可接入双运营商线路实现链路备份。

· VPN安全加密：内置加密引擎，与后台服务器建立 VPN 通道，确保环保监测数据的隐私性与安全性。

· 多接口适配：提供的 RS232/RS485 接口可与数采仪直接通信，极大简化了现场接线。

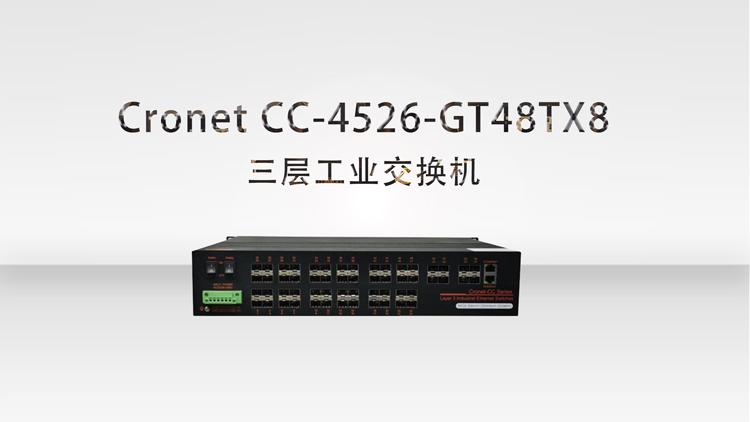

汇聚层：Cronet CC-4526-GT48TX8 三层工业交换机

在监控中心，该设备作为核心骨干交换机：

· 强悍的三层路由能力：支持三层交换，可高效处理不同子网间的数据转发，满足监控中心多业务（存储、数据库、流媒体）的高并发负载需求。

· 高密度万兆接入：8个万兆SFP+扩展槽，不仅能向下兼容千兆，还能在后续增加监测点位时实现骨干链路的平滑扩容。

· 工业级高可靠性：宽电压输入（AC/DC 85～265V）及双电源冗余设计，即使在电力环境不稳定的情况下，也能确保数据监控中心 7x24 小时不断电运行。
